béquille centrale
bonjour SRistes
ci-arès un message que j'avais placé sur le forum concernant les "béquilles", mais en fait c'est d'une recherche qu'il s'agit.
J'arrive à la fin de la remise en route de la SR que l'on nous a donnée et qui partira au mois de mars vers le Sénégal, afin d'être remise au service infirmier de l’hôpital de DAKAR , machine qui servira prioritairement aux centres de soins situés en Brousse...
J'ai un souci avec la béquille centrale, car j'ai installé un ressort qui est plutôt un ressort d'expansion qu'un ressort de compression,en consultant les "éclatés" mis à disposition sur le forum, je crois voir une installation à double détente... l'un d'entre vous pourrait-il me faire parvenir une photo assez précise qui me permettrait d'avoir une idée plus précise de la pose et de résoudre ce problème.
dans l'attente de vos réponses
Cordialement
JL/SPF
Vous pouvez voir l'avancée du projet sur le "compte présentation"

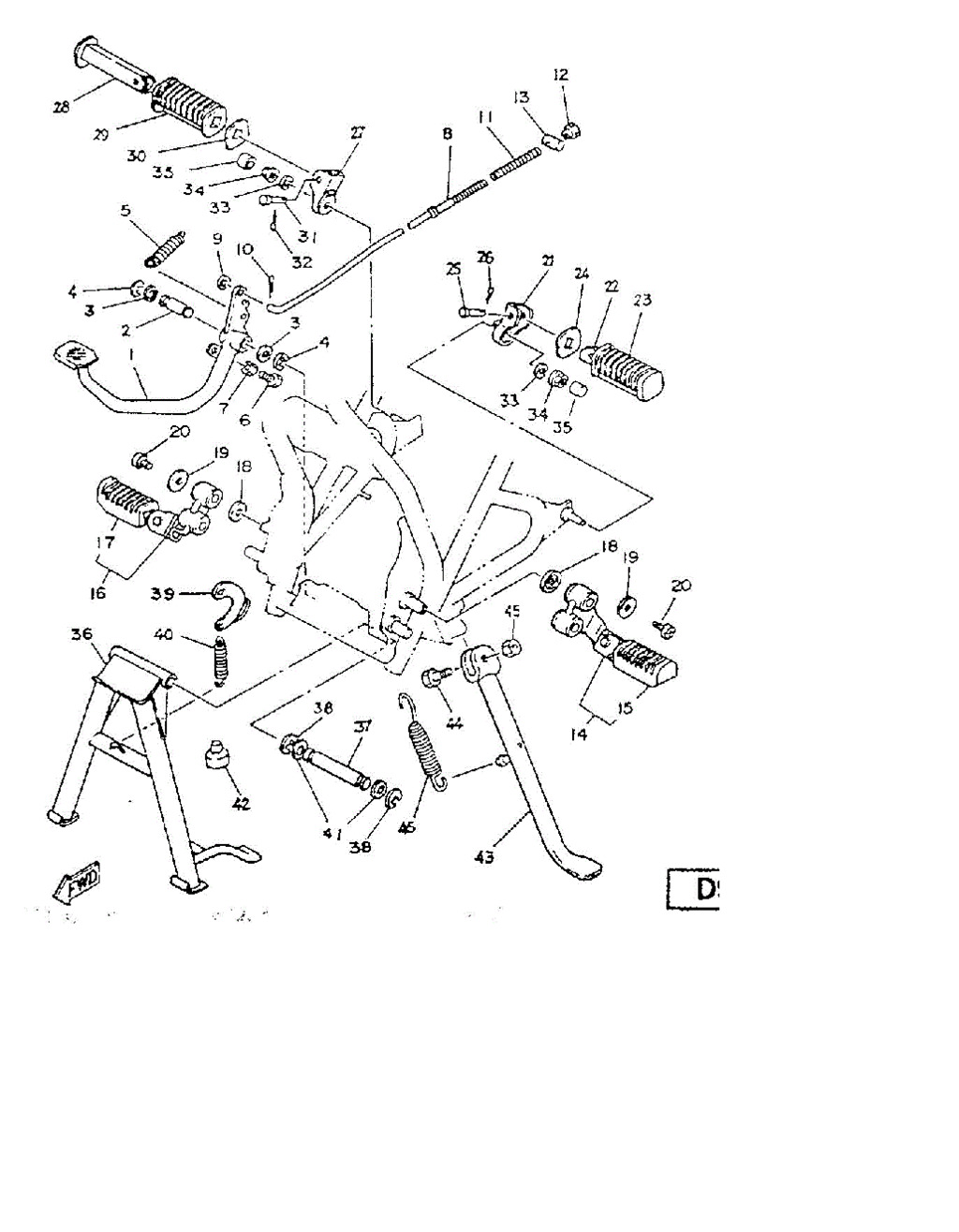

sur le schémas joint ce sont les pièces 39 et 40, c'est une SR de 06/1986
Agrandir cette image
![béquille centrale Bzoqui11](https://i.servimg.com/u/f34/19/88/35/14/bzoqui11.gif)
ci-arès un message que j'avais placé sur le forum concernant les "béquilles", mais en fait c'est d'une recherche qu'il s'agit.
J'arrive à la fin de la remise en route de la SR que l'on nous a donnée et qui partira au mois de mars vers le Sénégal, afin d'être remise au service infirmier de l’hôpital de DAKAR , machine qui servira prioritairement aux centres de soins situés en Brousse...
J'ai un souci avec la béquille centrale, car j'ai installé un ressort qui est plutôt un ressort d'expansion qu'un ressort de compression,en consultant les "éclatés" mis à disposition sur le forum, je crois voir une installation à double détente... l'un d'entre vous pourrait-il me faire parvenir une photo assez précise qui me permettrait d'avoir une idée plus précise de la pose et de résoudre ce problème.
dans l'attente de vos réponses
Cordialement
JL/SPF
Vous pouvez voir l'avancée du projet sur le "compte présentation"
sur le schémas joint ce sont les pièces 39 et 40, c'est une SR de 06/1986
Agrandir cette image
![béquille centrale Bzoqui11](https://i.servimg.com/u/f34/19/88/35/14/bzoqui11.gif)
SPF PONTCHATEAU- SR-Regular
- Messages : 40
Age : 73
Re: béquille centrale
Bonjour
J’essaie de te faire ça dans la journée
J’essaie de te faire ça dans la journée
Claude24- SR-Vétéran
- Messages : 2260
Age : 76
Localisation : Trelissac / Périgueux
Re: béquille centrale
Claude, merci pour ta réactivité.....
bien cordialement
JLouis /SPF
bien cordialement
JLouis /SPF
SPF PONTCHATEAU- SR-Regular
- Messages : 40
Age : 73
Re: béquille centrale
Merci Claude pour ces photos qui me sont précieuses, car elle précisent clairement les points d'accroche des ressorts.
Je profite de l'occasion pour te demander une précision:
les deux durites qui ressortent sous la machine correspondent-ils :
* pour le plus fin: au tuyau de "vidange de la cuve de carbu" ou au tuyau de décompression des gaz d'acide de la batterie?
* pour le plus "gros": est-ce tuyau du reniflard, car sur le modèle 125SR -10F/1986, je n'ai pas trouvé sur le boitier du filtre à air de prise correspondant à l'idée d'un recyclage des vapeurs d'huile moteur (page 32 de la RTM 125XT er125SR)
En tous les cas bravo pour la solidarité et la convivialité sur le forum
cdlt
JL/SPF
Je profite de l'occasion pour te demander une précision:
les deux durites qui ressortent sous la machine correspondent-ils :
* pour le plus fin: au tuyau de "vidange de la cuve de carbu" ou au tuyau de décompression des gaz d'acide de la batterie?
* pour le plus "gros": est-ce tuyau du reniflard, car sur le modèle 125SR -10F/1986, je n'ai pas trouvé sur le boitier du filtre à air de prise correspondant à l'idée d'un recyclage des vapeurs d'huile moteur (page 32 de la RTM 125XT er125SR)
En tous les cas bravo pour la solidarité et la convivialité sur le forum
cdlt
JL/SPF
SPF PONTCHATEAU- SR-Regular
- Messages : 40
Age : 73
Re: béquille centrale
Bonjour ,
Pour ma part , sur ma sr , la durite fine (même placement
que celle de Claude ) est celle de la vidange de cuve carbu ,
la grosse (même emplacement que sur la photo ) est celle
du filtre à air , la durite de "décompression des gaz de
batterie" (diamètre intermédiaire ) passe par l'autre côté du
cadre , côté pédale de frein ...
si cela peut t'aider ...
Pour ma part , sur ma sr , la durite fine (même placement
que celle de Claude ) est celle de la vidange de cuve carbu ,
la grosse (même emplacement que sur la photo ) est celle
du filtre à air , la durite de "décompression des gaz de
batterie" (diamètre intermédiaire ) passe par l'autre côté du
cadre , côté pédale de frein ...
si cela peut t'aider ...
kiki von kiki- SR-Pour la vie !
- Messages : 2983
Age : 62
Localisation : var
Re: béquille centrale
Merci kiki d'avoir répondu
j'ai fait les photos un peu a l'arrache ce matin
Maintenant la SR est sur la plateforme arrière du Camping car bien bâché donc plus possible de suivre les tuyaux avant qu'elle ne soit déchargé dans deux ou trois jours dans le sud ouest
j'ai fait les photos un peu a l'arrache ce matin
Maintenant la SR est sur la plateforme arrière du Camping car bien bâché donc plus possible de suivre les tuyaux avant qu'elle ne soit déchargé dans deux ou trois jours dans le sud ouest
Claude24- SR-Vétéran
- Messages : 2260
Age : 76
Localisation : Trelissac / Périgueux
Re: béquille centrale
De rien , mon Claude , c'est bien naturel ...claude91 a écrit:Merci kiki d'avoir répondu
j'ai fait les photos un peu a l'arrache ce matin
Maintenant la SR est sur la plateforme arrière du Camping car bien bâché donc plus possible de suivre les tuyaux avant qu'elle ne soit déchargé dans deux ou trois jours dans le sud ouest
"à l'arrache" ... quand je ferai aussi bien en m'appliquant ,
tu m'entendras couiner de bonheur depuis chez toi !
Quand tu dégusteras une omelette aux cèpes (ou autre ,
ce coin est une merveille pour sa gastronomie ) , pense à moi ,
ça me fera du bien au gosier , surtout si tu accompagne
ce plat avec un vin local !
bonne route et à bientôt
kiki von kiki- SR-Pour la vie !
- Messages : 2983
Age : 62
Localisation : var
béquille centrale et durites
Claude et KIKI
Merci à vous deux, j'ai donc pu placer correctement le ressort de la béquille centrale, je n'en n'avais pas mais dans mon stock de vieilles pièces j'ai trouvé de quoi bidouiller: l'affaire est donc résolue..
Concernant les durites,j'ai donc placé une durite d'évacuation de la cuve de carbu, pour l'autre durite de vapeur d'huile (qui part du bloc moteur) je dois dire que j'ai encore vérifié et n'ai trouvé aucun manchon susceptible de la recevoir sur le boitier du filtre à air... cela n'empêche pas le fonctionnement..
J'ai profité de la navigation pour prendre suivre le cours de "doctorat es réglage embrayage" (les tutos sont géniaux), la SR roule, mais je n'ai pas encore pu l'utiliser vraiment et ni la tester, le Secours Populaire doit l'assurer la semaine prochaine ce qui me permettra de faire des essais, notamment des reprises d'embrayage car la biellette de débrayage n'est pas vraiment en face du repère moulé
En tous les cas merci à vous deux, bonne virée au pays du foie gras......
JL/SPF
Merci à vous deux, j'ai donc pu placer correctement le ressort de la béquille centrale, je n'en n'avais pas mais dans mon stock de vieilles pièces j'ai trouvé de quoi bidouiller: l'affaire est donc résolue..
Concernant les durites,j'ai donc placé une durite d'évacuation de la cuve de carbu, pour l'autre durite de vapeur d'huile (qui part du bloc moteur) je dois dire que j'ai encore vérifié et n'ai trouvé aucun manchon susceptible de la recevoir sur le boitier du filtre à air... cela n'empêche pas le fonctionnement..
J'ai profité de la navigation pour prendre suivre le cours de "doctorat es réglage embrayage" (les tutos sont géniaux), la SR roule, mais je n'ai pas encore pu l'utiliser vraiment et ni la tester, le Secours Populaire doit l'assurer la semaine prochaine ce qui me permettra de faire des essais, notamment des reprises d'embrayage car la biellette de débrayage n'est pas vraiment en face du repère moulé
En tous les cas merci à vous deux, bonne virée au pays du foie gras......
JL/SPF
SPF PONTCHATEAU- SR-Regular
- Messages : 40
Age : 73
Re: béquille centrale
Bonjour à tous
Ce genre de post m’aide beaucoup dans le remontage de ma sr donc merci !
Une question me taraude cependant, les deux ressorts de la béquille Centrale et la pièce numéro 39 sur l’éclaté plus haut sont ils présents sur la sr 1992 ? Soit les pièces manquaient quand j’ai récupéré le bête, soit je les ai perdu :/
En tout cas le béquille centrale ne fonctionne plus correctement depuis le remontage.
Merci pour pour tout le savoir partagé sur ce forum !
Ce genre de post m’aide beaucoup dans le remontage de ma sr donc merci !
Une question me taraude cependant, les deux ressorts de la béquille Centrale et la pièce numéro 39 sur l’éclaté plus haut sont ils présents sur la sr 1992 ? Soit les pièces manquaient quand j’ai récupéré le bête, soit je les ai perdu :/
En tout cas le béquille centrale ne fonctionne plus correctement depuis le remontage.
Merci pour pour tout le savoir partagé sur ce forum !
Jiff- SR-Novice
- Messages : 14
Age : 28
Re: béquille centrale
Salut à tous, il s’avère finalement que je ne l’avais tout simplement pas attaché au bon endroit sur le cadre... le temps que ça monte au cerveau.
Et pour les prochains qui se rendraient sur ce post à la recherche d’infos... non il n’y a pas de double ressort ni de piece 39 sur une Sr de 92... enfin à ma connaissance !
Et pour les prochains qui se rendraient sur ce post à la recherche d’infos... non il n’y a pas de double ressort ni de piece 39 sur une Sr de 92... enfin à ma connaissance !
Jiff- SR-Novice
- Messages : 14
Age : 28
Re: béquille centrale
Bonjour à vous SRistes,
cela fait bien longtemps que je ne m'étais pas rapproché du site. En effet la SR est partie au Sénégal en février -mars 2019. Remise à l'infirmier de brousse par les collègues du Secours Populaire qui accompagnaient le container (principalement matériel médical et matériel scolaire, ainsi que des vieux outils de jardinage remis quasiment à neuf).
Cette année 2022 pas de déplacement au Sénégal, néanmoins les nouvelles de la SR sont bonnes elle continue vaillamment d'accompagner le travail de l'infirmier, "increvable" un peu moins blanche qu'au départ, mais toujours entretenue, certains membres du forum m'avaient fait parvenir des pièces adaptées à la machine et elles furent toutes remises en même temps que la moto, afin de constituer un stock appréciable et permettre l'entretien. L'entretien est en effet le gros problème, vous pouvez offrir des tablettes, des ordinateurs, Etc..., mais rien ne vaut les bonnes vieilles ardoises et les crayons "papier". La SR c'est la même chose, pas de multiplexage, pas d’ordinateur de bord, mais un moteur accessible et simple, on peut bidouiller et poursuivre sa route et , en l'occurence, sauver des vies et apporter des soins...
En fin de compte ces machines dépassées et désuètes pour certains, sont réellement celles de l'avenir: réparables, recyclables, adaptables, transformables....
Ce fut pour moi une belle expérience, et surtout de vrais échanges d'informations avec des passionné(e)s, disponible et généreux.
Amicalement
cela fait bien longtemps que je ne m'étais pas rapproché du site. En effet la SR est partie au Sénégal en février -mars 2019. Remise à l'infirmier de brousse par les collègues du Secours Populaire qui accompagnaient le container (principalement matériel médical et matériel scolaire, ainsi que des vieux outils de jardinage remis quasiment à neuf).
Cette année 2022 pas de déplacement au Sénégal, néanmoins les nouvelles de la SR sont bonnes elle continue vaillamment d'accompagner le travail de l'infirmier, "increvable" un peu moins blanche qu'au départ, mais toujours entretenue, certains membres du forum m'avaient fait parvenir des pièces adaptées à la machine et elles furent toutes remises en même temps que la moto, afin de constituer un stock appréciable et permettre l'entretien. L'entretien est en effet le gros problème, vous pouvez offrir des tablettes, des ordinateurs, Etc..., mais rien ne vaut les bonnes vieilles ardoises et les crayons "papier". La SR c'est la même chose, pas de multiplexage, pas d’ordinateur de bord, mais un moteur accessible et simple, on peut bidouiller et poursuivre sa route et , en l'occurence, sauver des vies et apporter des soins...
En fin de compte ces machines dépassées et désuètes pour certains, sont réellement celles de l'avenir: réparables, recyclables, adaptables, transformables....
Ce fut pour moi une belle expérience, et surtout de vrais échanges d'informations avec des passionné(e)s, disponible et généreux.
Amicalement
